Analyse
Ballbar
L’analyse Ballbar est cruciale pour assurer la précision des machines CNC. Elle détecte les erreurs d’alignement et optimise les réglages, prolongeant ainsi la durée de vie des équipements. Découvrez comment cette analyse améliore la précision et la fiabilité de vos machines.
PROCÉDÉ
L’analyse Ballbar mesure la précision des machines CNC en traçant un cercle avec un dispositif spécial. Les données recueillies révèlent les erreurs d’alignement et les jeux dans les axes. Les ajustements nécessaires sont ensuite effectués pour corriger les anomalies et optimiser la précision des équipements.
PROCESSUS
L’analyse Ballbar évalue la précision des machines CNC en mesurant leurs mouvements à l’aide d’un dispositif spécialisé. Après installation et exécution du test, les données collectées révèlent les erreurs d’alignement. Des ajustements sont alors effectués pour garantir une précision optimale des machines.
ANALYSE DE PRÉCISION DES AXES
Vérifie l’exactitude des mouvements des axes en mesurant les écarts par rapport aux positions prévues. Cette analyse assure que les axes se déplacent avec précision selon les spécifications.
ANALYSE JEUX MÉCANIQUES
Détecte les jeux ou les mouvements indésirables dans les composants mécaniques, comme les vis à billes ou les guidages, qui peuvent altérer la précision des pièces usinées.
ANALYSE DE L'ERREUR DE CERCLE
Mesure les écarts par rapport à un cercle parfait pour identifier les défauts d’alignement et les déformations. Cette analyse aide à corriger les imperfections dans le mouvement des axes.
ANALYSE DE LA RÉPÉTABILITÉ
Évalue la capacité de la machine à reproduire les mêmes mouvements avec une précision constante. Cette analyse est cruciale pour garantir que la machine produit des pièces uniformes.
ANALYSE DES VIBRATIONS
Identifie les vibrations non désirées qui peuvent affecter la qualité des pièces finies. Cette analyse aide à localiser les sources de vibrations et à les réduire pour améliorer la précision.
ANALYSE DE LA TEMPÉRATURE
Mesure l’impact des variations de température sur la précision des machines CNC. Cette analyse ajuste les compensations nécessaires pour maintenir la précision malgré les fluctuations thermiques.
APPLICATIONS
L’analyse Ballbar est essentielle dans divers secteurs CNC. En fabrication, elle assure la précision des pièces. Dans l’aérospatial, elle garantit la conformité aux normes rigoureuses. En automobile, elle optimise la production de pièces critiques. Pour la maintenance préventive, elle détecte les problèmes avant qu’ils ne causent des pannes. Cette analyse améliore la fiabilité et l’efficacité des équipements CNC.
TECHNIQUE
L’analyse Ballbar améliore la précision des machines CNC en détectant les erreurs d’alignement et les jeux mécaniques. Elle est utilisée dans la fabrication, l’aérospatial, l’automobile, et pour la maintenance préventive, optimisant ainsi la performance et la fiabilité des équipements.
Étapes Clés de l’Analyse
Ballbar en Usinage CNC
Préparation de la Machine
Assurez-vous que la machine CNC est correctement calibrée et en bon état de fonctionnement. Vérifiez que les axes sont dégagés et que la machine est propre.
Exécution du Test
Lancez le programme de test Ballbar. Le dispositif enregistre les mouvements de la machine et détecte les écarts de précision en traçant un cercle avec la balle.
Réglages et Ajustements
Apportez les ajustements nécessaires en fonction des erreurs détectées. Cela peut inclure le réglage des axes, l’alignement des composants, ou d’autres corrections techniques.

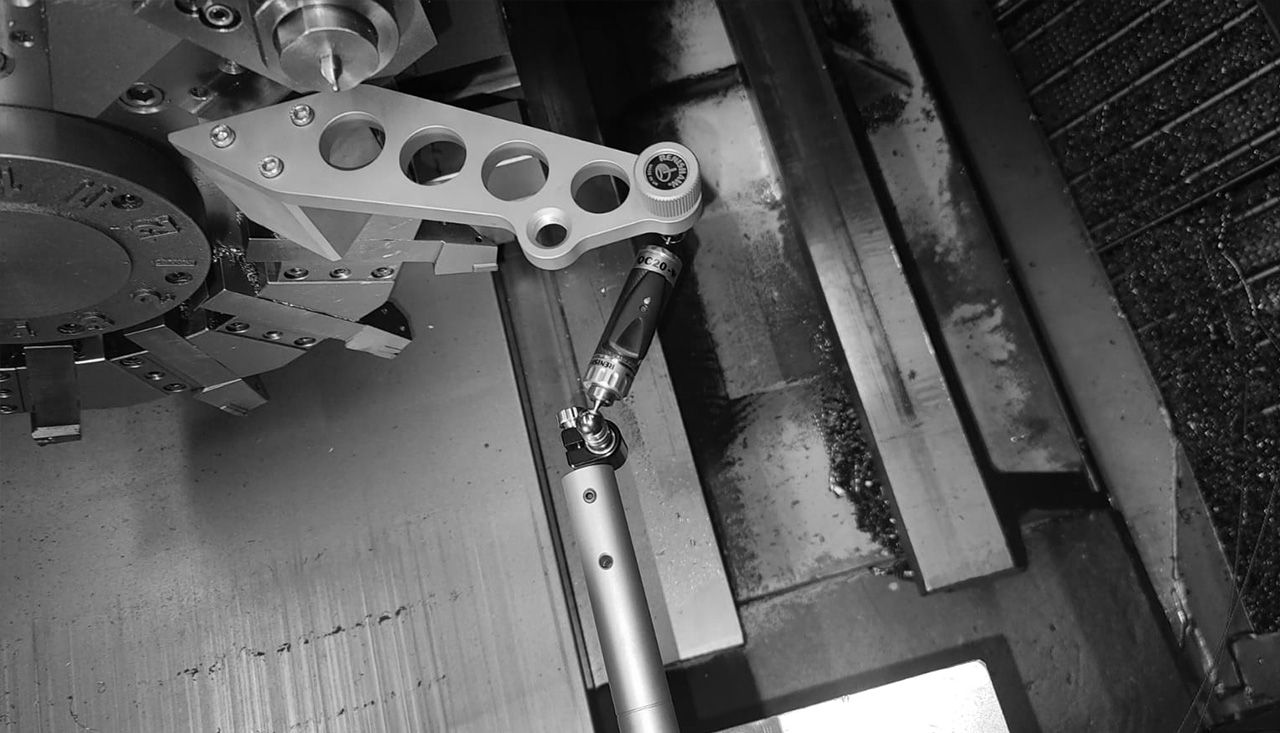

Installation du Dispositif Ballbar
Montez le dispositif Ballbar sur les axes de la machine CNC selon les spécifications du fabricant. Assurez-vous qu’il est correctement fixé et aligné.
Analyse des Données
Examinez les données recueillies par le Ballbar. Identifiez les erreurs d’alignement, les jeux dans les axes, et d’autres anomalies qui affectent la précision.
Validation et Rapport
Effectuez un second test pour vérifier que les ajustements ont corrigé les problèmes. Générez un rapport détaillé des résultats et des actions entreprises pour garantir la précision des machines.
L’analyse Ballbar est fortement recommandée pour assurer la précision de vos CNC.
Contactez-nous pour assurer la précision de vos machines CNC, minimiser les erreurs et optimiser leur performance.
Vous recevrez une évaluation personnalisée en fonction de vos besoins.
